진동대

다지점 가진 대용량 지진모사 시험기 [Table A / Table B / Table C]

장비소개

진동대의 성능은 최대가속도, 가진 가능한 자유도의 수, 최대 질량, 전도 모멘트 뿐만 아니라 시험가능한 질량을 일정수준 이상의 진동수로 가진하여 테이블의 변위, 속도, 가속도를 사용자가 정확하게 표현할 수 있는 가에 의해 평가된다.

지진방재연구센터의 진동대는 4기의 accumulator Bank를 적용한 Blowdown 시스템으로 최대 1.2g의 지진을 3개의 진동대에서 동시에 모사하는 것이 가능하다.

장비사양

지진방재연구소-보유장비_진동대
Items	Table A		Table B	Table C
Table Size (m)	5.0 × 5.0		5.0 × 5.0	4.0 × 4.0
Type	Moveable		Moveable	Fixed
Degree of Freedom	3		3	6
Full Payload (kN)	성능개선[전] 300	성능개선[후] 600	600	300
Desired overturning Moment(kN-m)	2,000		2,000	1,200
Acceleration at Full payload (g) X-Axis Y-Axis Z-Axis	성능개선[전] 0.85 0.85 -	성능개선[후] 1.00 1.00 -	1.00 1.00 -	1.20 1.20 0.80
Acceleration at Nominal payload (g) X-Axis Y-Axis Z-Axis	성능개선[전] 1.00 1.00 -	성능개선[후] 1.25 1.25 -	1.25 1.25 -	1.50 1.50 1.00
Maximum Stroke (mm) X-Axis Y-Axis Z-Axis	±300 ±200 -		±300 ±200 -	±300 ±200 ±150
Operation Frequency Range (Hz)	0.1 ~ 60		0.1 ~ 60	0.1 ~ 60
Moveable Distance (m)	≥ 20		≥ 20	-

장비사진

고성능 10g급 6자유도 진동대 시스템 [Table S]

장비소개

건축물 내외장 설비(천장과 벽체, 전기 및 전력설비, 가스 및 상하수도 배관구조 등),건설기계 및 철도 등의 기간산업분야 비구조 요소에 대한 내진성능 검증 및 진동내구성 실험이 가능하다.

장비사양

지진방재연구소-보유장비_진동대 고성능 10g급
Items	Performance and specifications	Remarks
Table Size	2.5 m × 2.5 m
Degrees of Freedom	6 DOF
Full payload	60kN
Desired overturning moment	400 kN-m
Acceleration at full payload	± 7 g	for X, Y, Z-axis
Acceleration at bare table	± 10 g	for X, Y, Z-axis
Maximum velocity	± 2 m/s	for X, Y, Z-axis
Maximum horizontal stroke	± 250 mm	for X, Y-axis
Maximum Vertical stroke	± 150 mm	for Z-axis
Operating Frequency	0.1 Hz ~ 60 Hz

장비사진

적재하중 100톤과 적재면전 140㎡의 대용량·대형 진동대 시스템

장비소개

기존 진동대 장비의 용량, 성능 향상으로 건축물, 교량, 플랜트, 원전 등 대형 구조물 및 기계 설비의 내진성능평가가 가능한 실험장비

진동대 2기(Table A, Table B) 위에 설치하는 확장플레이트를 통한 실대형 규모 실험체의 동적 지진모사 실험이 가능

장비사양

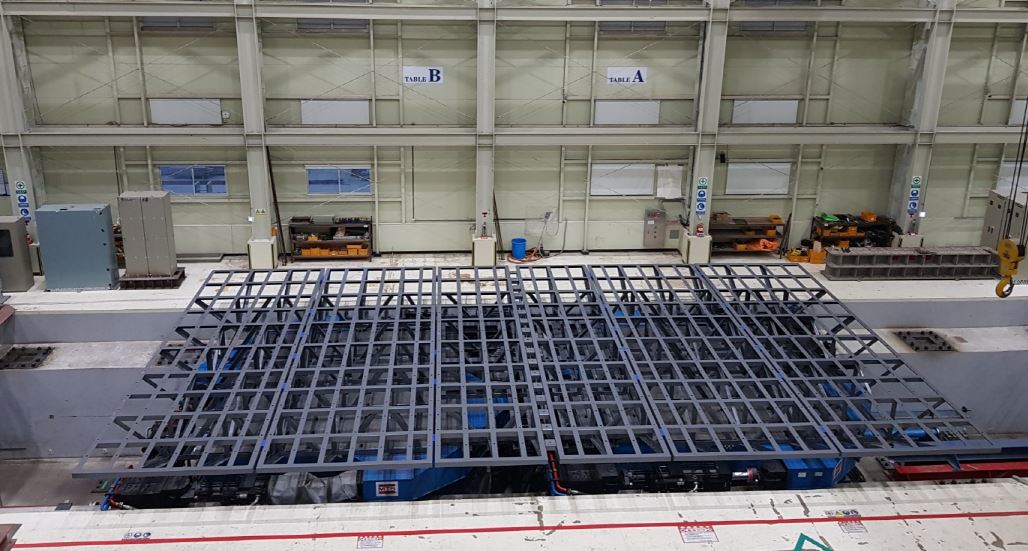

지진방재연구소-보유장비_진동대 적재하중100톤
항목	주요 성능 및 규격
Table A Actuator Upgrade and HDS Modifications	Full payload : 60 ton Over-turning Moment : 2,000kN·m Displacement : (x) ±300mm, (y) ±200mm Velocity : 1.0m/s Max Acceleration at Full Payload : 1.0g Max Acceleration at 50ton Payload : 1.25g
Manufacture of Table A&B Combining Structure	16.1m×9m=144m2, 100ton 시험시 작용하는 하중에 견딜 수 있는 플레이트 조립설치가 가능한 형식
