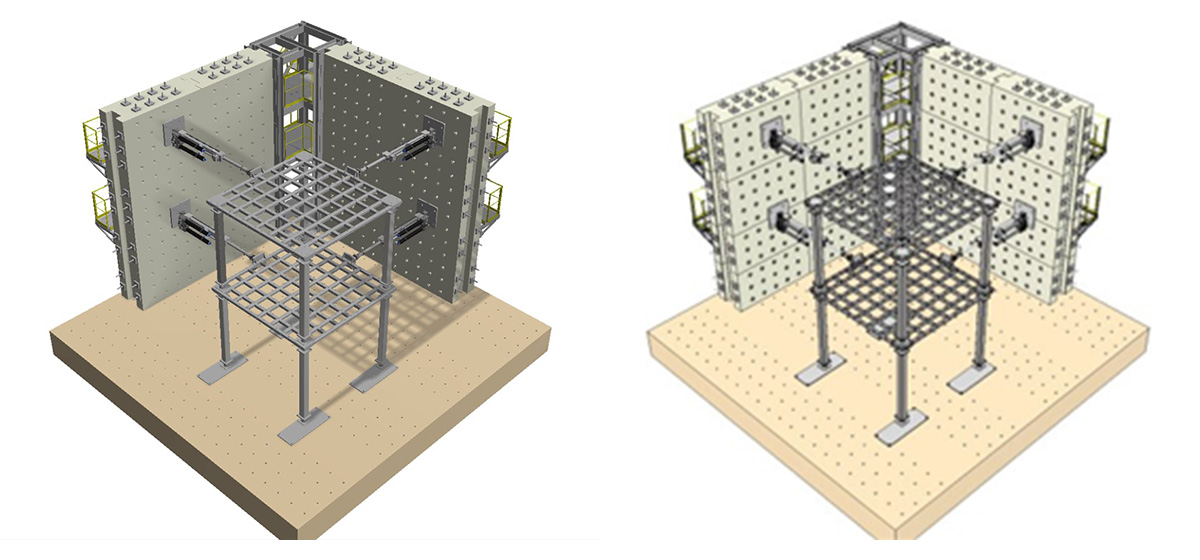

고속·대변형 층간변위모사 시험장비

고속·대변형 층간변위모사 시험장비 (Large Deformation Simulation Test Equipment for Nonstructural Components)

(2026년 7월 이후 도입 예정)

장비소개

지진 발생 시 구조물에 발생하는 층간변위를 실험실 내에서 재현하여 구조물 및 비구조요소(외장재, 커튼월, 비내력벽, 배관시스템)의 지진 안전성 평가를 위한 첨단 동적시험장비.
비구조요소(외장재, 커튼월, 비내력벽, 배관시스템)와 같이 변위 기반 내진성능 평가가 요구되는 시험 및 대변형을 모사할 수 있는 실구조물 및 단위규모 건물의 변형시험이 가능하다.

장비사양 및 구성

고속·대변형 층간변위모사 시험장비 장비사양 및 구성
장비 구성	주요 성능 및 규격
유압 서보 액츄에이터 (Model 247.3XS)	지진 가속도, 속도 모사가 가능한 대변형 지진응답 모사 시험용 (4EA) Dynamic Stroke : 1.5 m (±0.75 m) Force Tension 150 kN, Comp. 300 kN
유압 조절기 (Model 293.32)	유압펌프(HPU)와 독립적으로 유압 및 유량 조절
유압 펌프 (Model 515.180)	Flow rates 681 lpm(180 gpm)/60 Hz , 21 Mpa (3000 psi) Advanced programmable logic controls(PLC) for control and monitoring The Multi-Pump Control Manager (MPCM)
층간 변위 시험프레임	2층 구조물 슬래브면적 16 ㎡ (4 m×4 m) 이상 대변형을 고려한 연결부 힌지 (360도 회전 연결부로 2방향 시험 가능)
기타 제어 및 계측장치	MTS FlexTest® 100 Controller 변위 생성을 위한 유압시스템 (HPU 21 Mpa) 유압 다중 제어를 위한 HSM 실험 데이터 확보를 위한 데이터 수집 장치 (DAQ)

시험대상

유리커튼월, 외벽패널, 창호, 소방 및 가스 배관, 칸막이벽, 의료시설(수술실) 등
