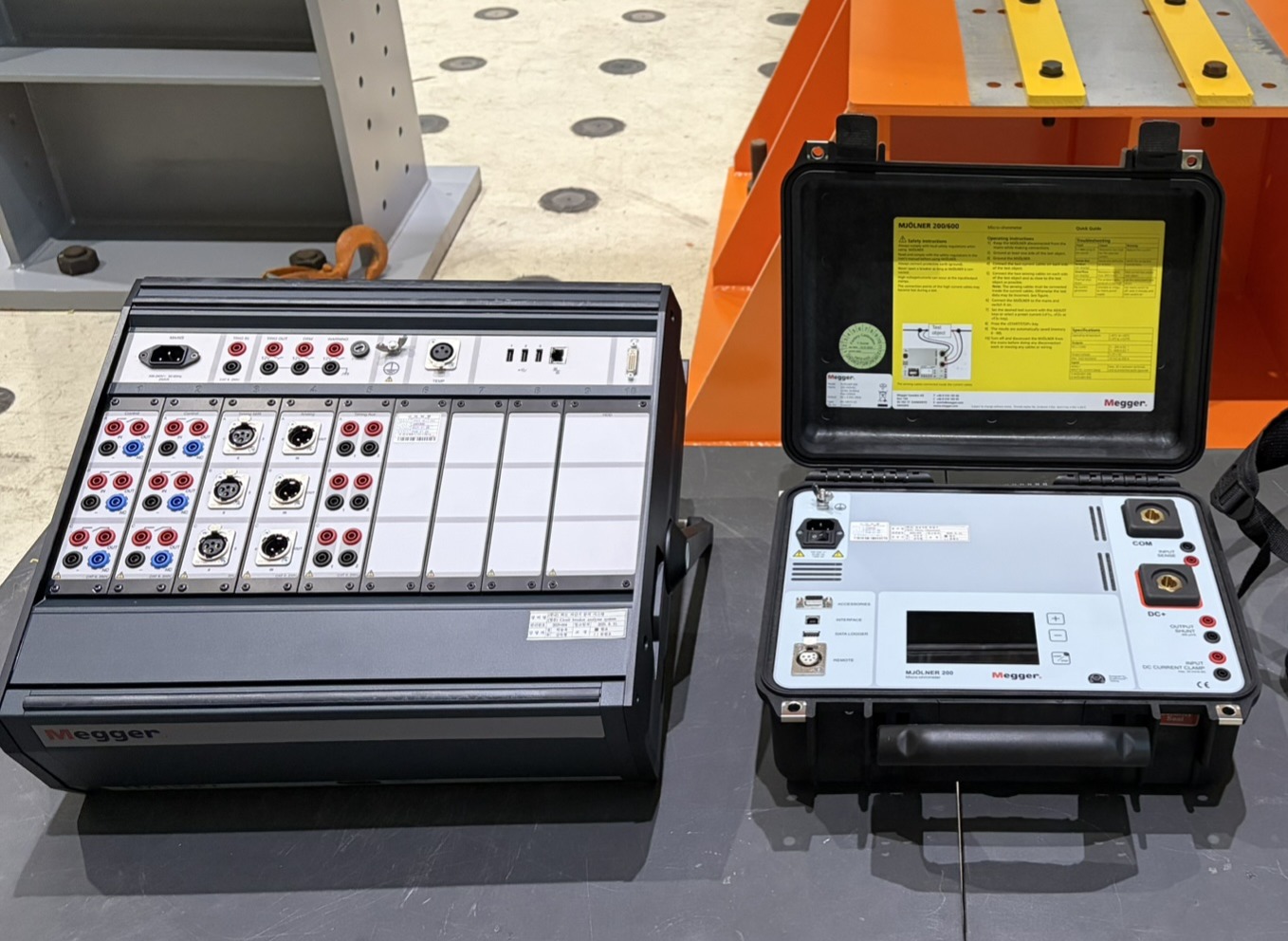

회로차단 분석시스템 (Circuit Breaker Analyzer System)
장비소개
전력 차단기의 동작 특성에 따른 동작 시간 특성을 시험하여 기기의 건전성 여부 및 주변 환경 변화에 따른 변화 여부, 초저저항의 건전성을 판단하는 시험 장비
- 시험 대상 : 전력차단기 (ACB, VCB, GCB, GIS)
장비사양
| Items | 주요 성능 및 규격 |
|---|---|
| Max Sampling Rate | 40 kHz |
| 최대 전류 | 60 A (AC/DC) 펄스 100 ms 이상 |
| 전류 측정 | 0~60 A (AC/DC) |
| 전압 측정 | 0~250 V(AC), ±350 V(DC) |
| 타이밍 모듈 | 해상도 0.05 ms 이하 |
